Боковые пропеллерные мешалки LM (1000-1500 об/мин)
Оставить заявку
Боковые мешалки LM применяются в производстве напитков для смешивания и перемешивания жидкостей различной вязкости, а также для поддержания равномерной температуры продукта.

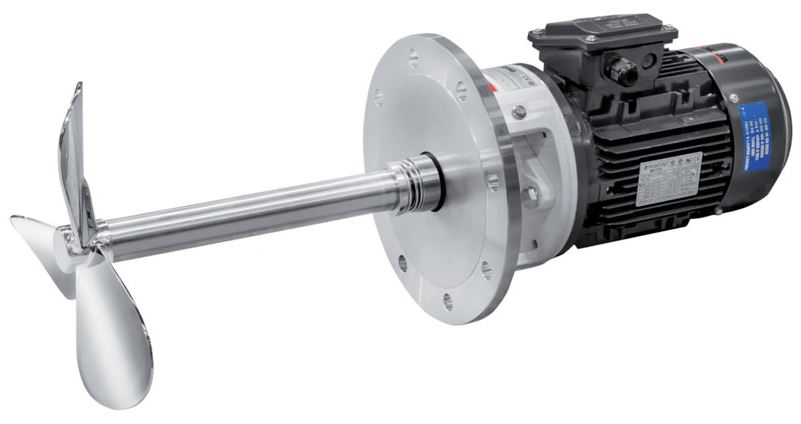

Боковая пропеллерная мешалка LM с прямым приводом на 1000-1500 об/мин предназначена для интенсивного перемешивания невязких жидкостей в емкостях объемом от 5 до 200 м3.
Как правило, боковые мешалки устанавливаются в нижней части боковой стенки емкости, в наклонном положении для направления потока продукта к днищу емкости, и далее вверх по противоположной стенке емкости. Кроме того, мешалка устанавливается децентрализовано, что обеспечивает круговой поток.

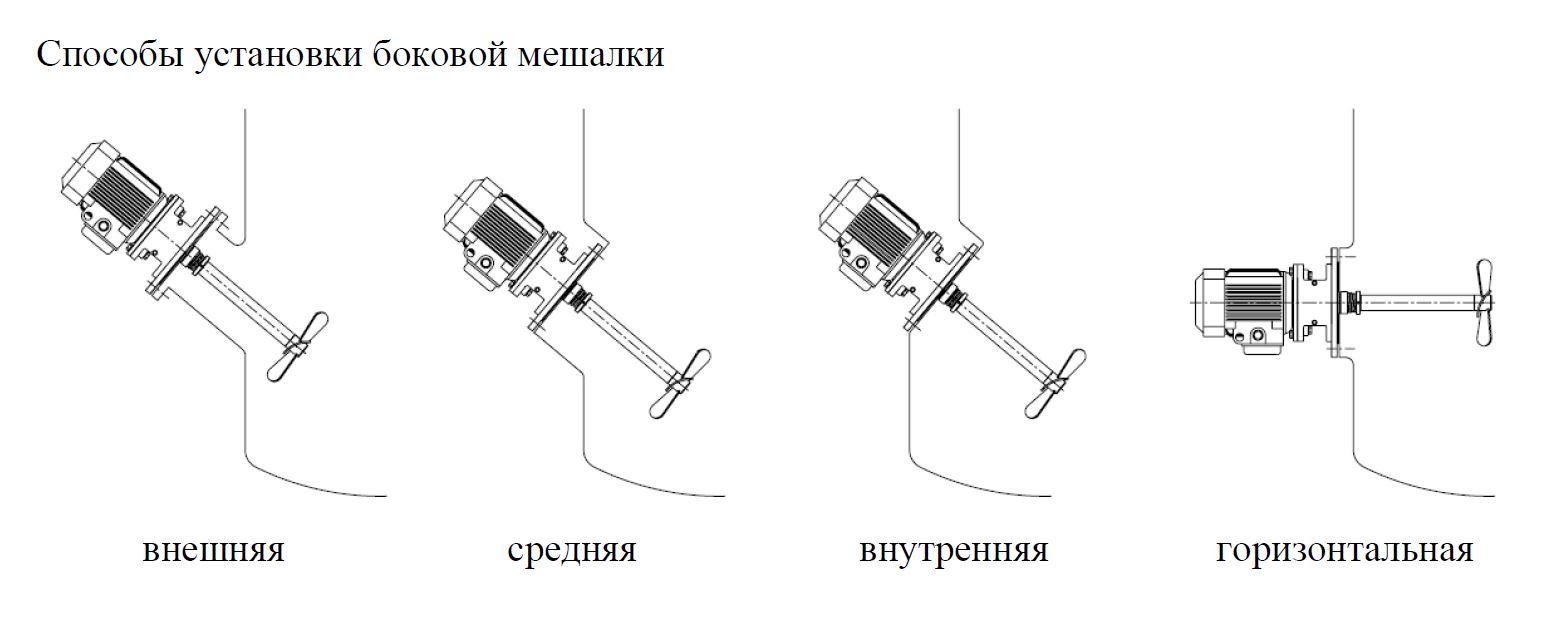

Способы установки боковых мешалок в емкость - см. иллюстрацию выше.
В емкости большого объема (более 200 м3) обычно устанавливается несколько мешалок - это позволяет обеспечить необходимое качество перемешивания, а также не прерывать процесс перемешивания в случае внеплановой остановки одной из установленных в емкость мешалок.
Материал изготовления мешалки LM: нержавеющая сталь AISI-316L.
Пропеллер: трехлопастной, диаметром от 175 до 350 мм.
Опорный фланец: DIN-11851 DN150-DN250 (в зависимости от типоразмера мешалки).
Торцевое уплотнение вала: SiC/C/EPDM (стандарт), опционально возможны другие материалы.
Привод: трехфазный электродвигатель 1000 или 1500 об/мин, мощностью от 1,5 до 11 кВт.
Дополнительные опции: усиленное торцевое уплотнение вала, кожух электродвигателя из нержавеющей стали, специальное взрывобезопасное исполнение электродвигателя (Ex).
Боковые мешалки LM на 1000-1500 об/мин применяются в пищевой промышленности для интенсивного перемешивания невязких жидкостей, таких как безалкогольные напитки, водно-спиртовые смеси, сок, вино и т.д.
Типовой модельный ряд мешалок LM:
С моторами 1000 об/мин:
LM 1.10-6011-1-200 (6U011) - 1,1 кВт, 1000 об/мин, пропеллер 200 мм,
поток 275 м3/ч, для емкостей объемом 5-20 м3.
LM 1.10-6022-1-225 (6U022) - 2,2 кВт, 1000 об/мин, пропеллер 225 мм,
поток 390 м3/ч, для емкостей объемом 20-60 м3.
LM 1.10-6030-1-250 (6U030) - 3 кВт, 1000 об/мин, пропеллер 250 мм,
поток 560 м3/ч, для емкостей объемом 20-60 м3.
LM 1.10-6055-1-275 (6U055) - 5,5 кВт, 1000 об/мин, пропеллер 275 мм,
поток 720 м3/ч, для емкостей объемом 60-90 м3.
LM 1.10-6075-1-300 (6U075) - 7,5 кВт, 1000 об/мин, пропеллер 300 мм,
поток 940 м3/ч, для емкостей объемом 90-150 м3.
LM 1.10-6110-1-350 (6U110) - 11 кВт, 1000 об/мин, пропеллер 350 мм,
поток 1460 м3/ч, для емкостей объемом 150-200 м3.
С моторами 1500 об/мин:
LM 1.10-4015-1-175 (4U015) - 1,5 кВт, 1500 об/мин, пропеллер 175 мм,
поток 280 м3/ч, для емкостей объемом 5-20 м3.
LM 1.10-4030-1-200 (4U030) - 3 кВт, 1500 об/мин, пропеллер 200 мм,
поток 420 м3/ч, для емкостей объемом 20-50 м3.
LM 1.10-4055-1-225 (4U055) - 5,5 кВт, 1500 об/мин, пропеллер 225 мм,
поток 590 м3/ч, для емкостей объемом 50-80 м3.
LM 1.10-4075-1-250 (4U075) - 7,5 кВт, 1500 об/мин, пропеллер 250 мм,
поток 820 м3/ч, для емкостей объемом 80-140 м3.
LM 1.10-4092-1-250 (4U092) - 9,2 кВт, 1500 об/мин, пропеллер 250 мм,
поток 820 м3/ч, для емкостей объемом 80-140 м3.
LM 1.10-4110-1-275 (4U110) - 11 кВт, 1500 об/мин, пропеллер 275 мм,
поток 1080 м3/ч, для емкостей объемом 140-200 м3.
Данные по потоку и перемешиваемому объему - ориентировочные, рассчитаны по воде (вязкость 1, плотность 1, температура +20 градусов Цельсия), и в реальности могут отличаться в зависимости от формы и размеров емкости, формы днища, а также от характеристик перемешиваемых продуктов.
По желанию заказчика возможен заказ мешалок с произвольными параметрами.
Для точного расчета мешалки необходимы следующие данные:
- название и описание смешиваемых/перемешиваемых продуктов (температура, вязкость, плотность, агрессивность, абразивность, склонность к вспениванию и т.д.);
- форма и геометрические размеры емкости, форма днища, давление в емкости (если отличается от атмосферного);
- задача, которая ставится перед мешалкой (смешивание различных жидкостей, приготовление раствора, поддержание однородности готовой смеси и т.д.).
Либо можно подробно заполнить опросный лист для подбора мешалки - скачать.

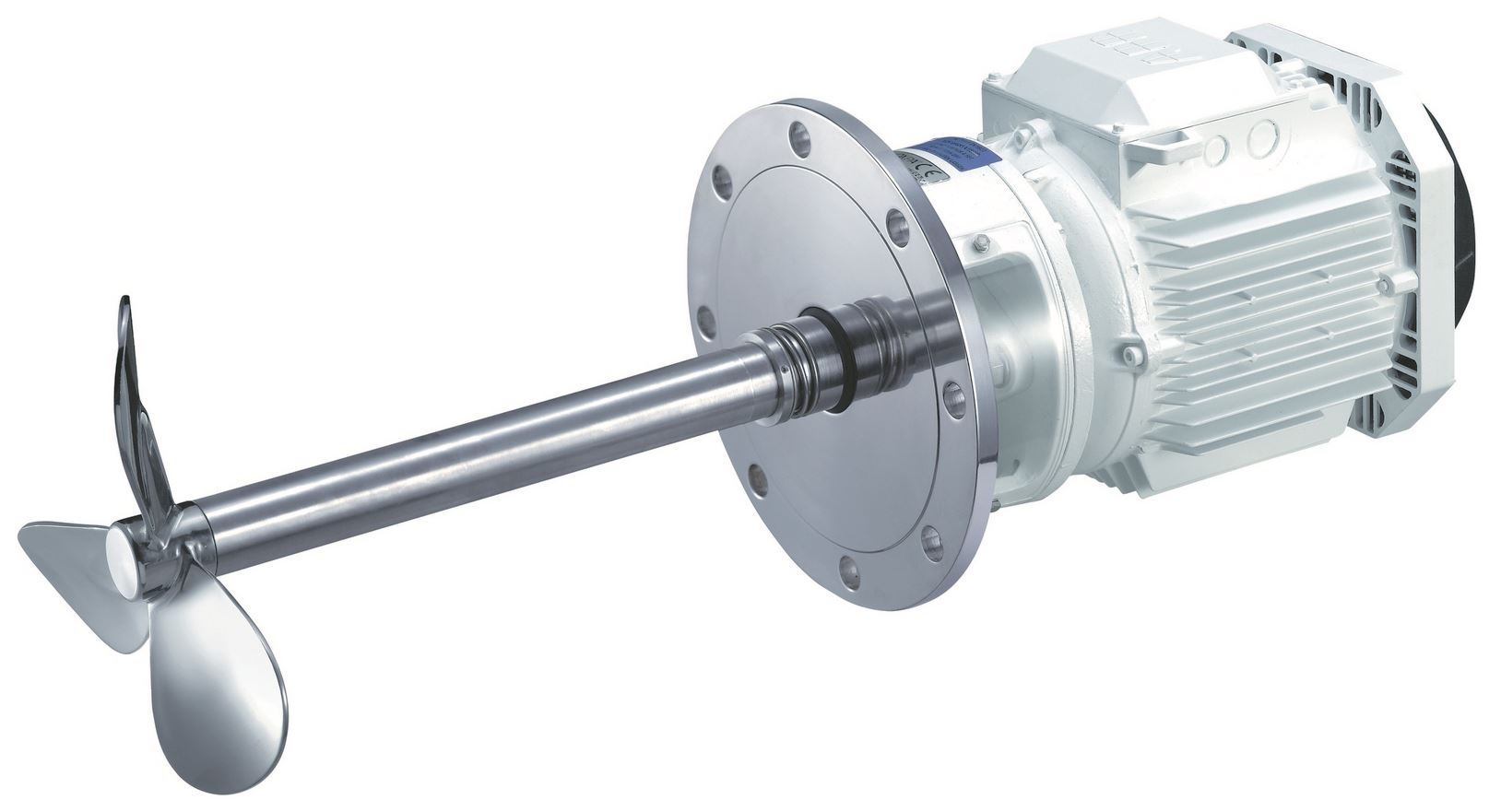

Боковая пропеллерная мешалка LM с прямым приводом на 1000-1500 об/мин предназначена для интенсивного перемешивания невязких жидкостей в емкостях объемом от 5 до 200 м3.
