Боковые пропеллерные мешалки LR с редуктором (200 об/мин)
Оставить заявку
Боковые мешалки применяются на пищевых и химических предприятиях для перемешивания продуктов различной вязкости, а также для поддержания равномерной температуры продукта при нагревании или охлаждении.

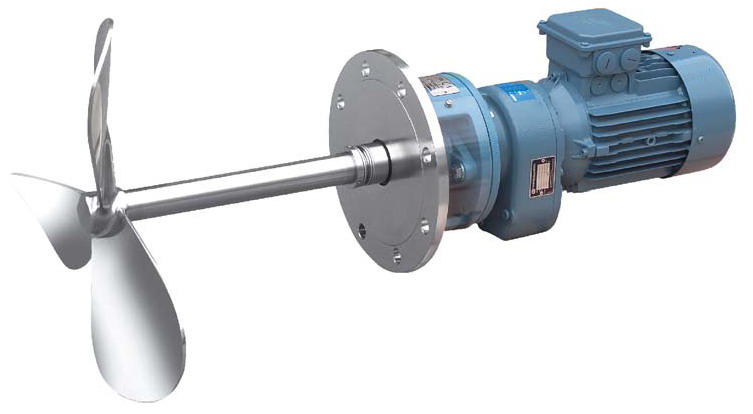

Мешалки LR с приводом от мотора-редуктора на 200 об/мин используются в пищевой промышленности для бережного перемешивания молока, вина, сусла, зерновой браги, растительного масла в емкостях объемом от 5 до 200 м3.
В емкости большего объема (более 200 м3) как правило устанавливают несколько мешалок - это позволяет обеспечить хорошее качество перемешивания по всему объему емкости, а также не останавливать процесс перемешивания в случае внеплановой остановки одной из установленных в емкость мешалок.

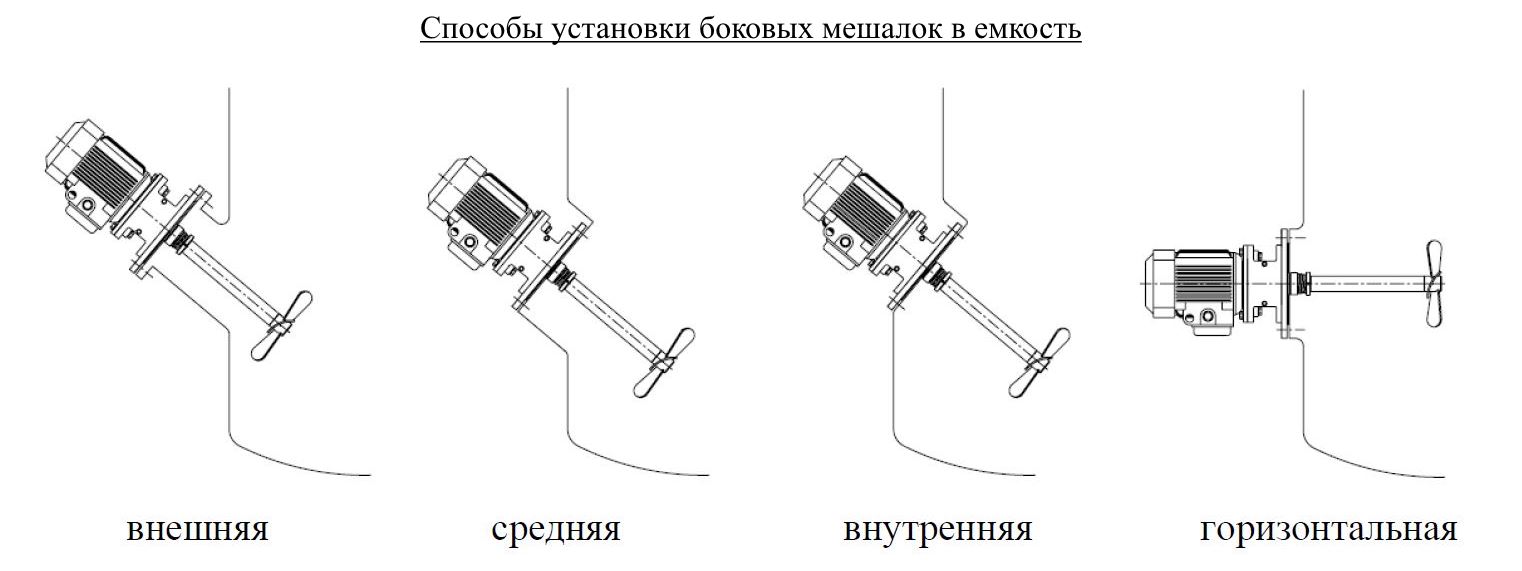

Боковые мешалки устанавливаются в нижней части боковой стенки емкости, в наклонном положении, направляя поток продукта к днищу емкости, и далее по противоположной стенке емкости вверх. Также мешалка устанавливается децентрализовано, что обеспечивает круговой поток.
Различные способы установки боковых мешалок в емкость вы можете увидеть на схеме в начале этой статьи (см. выше).
Материал изготовления мешалки LR: нержавеющая сталь AISI-316L.
Пропеллер: трехлопастной, диаметром от 325 до 650 мм.
Опорный фланец: DIN-11851 DN150-DN250 (в зависимости от типоразмера мешалки).
Торцевое уплотнение вала: SiC/C/EPDM (стандарт), опционально возможны другие материалы.
Привод: мотор-редуктор 200 об/мин, мощностью от 0,55 до 4 кВт.
Дополнительные опции: усиленное торцевое уплотнение вала, кожух электродвигателя из нержавеющей стали, специальное взрывобезопасное исполнение электродвигателя (Ex).
Типовой модельный ряд мешалок LR:
LR 1.10-20005-1-325 (200U05) - 0,55 кВт, 200 об/мин, пропеллер 325 мм,
поток 250 м3/ч, для емкостей объемом 5-20 м3.
LR 1.10-20007-1-400 (200U07) - 0,75 кВт, 200 об/мин, пропеллер 400 мм,
поток 460 м3/ч, для емкостей объемом 20-50 м3.
LR 1.10-20015-1-500 (200U15) - 1,5 кВт, 200 об/мин, пропеллер 500 мм,
поток 920 м3/ч, для емкостей объемом 50-100 м3.
LR 1.10-20030-1-600 (200U30) - 3 кВт, 200 об/мин, пропеллер 600 мм,
поток 1550 м3/ч, для емкостей объемом 100-150 м3.
LR 1.10-20040-1-650 (200U40) - 4 кВт, 200 об/мин, пропеллер 650 мм,
поток 1980 м3/ч, для емкостей объемом 150-200 м3.
Данные по потоку и перемешиваемому объему - ориентировочные, рассчитаны по воде (вязкость 1, плотность 1, температура +20 градусов Цельсия), и в реальности могут отличаться, в зависимости от формы и размеров емкости, формы днища, а также от параметров перемешиваемых продуктов.
По желанию заказчика возможен заказ мешалок с произвольными параметрами.
Для точного расчета мешалки обычно необходимы следующие данные:
- название и описание перемешиваемого продукта (температура, вязкость, плотность, агрессивность, абразивность, склонность к вспениванию и т.д.);
- форма и геометрические размеры емкости, форма днища, давление в емкости (если отличается от атмосферного);
- задача, которая ставится перед мешалкой.
Либо можно заполнить и прислать нам опросный лист для подбора мешалки -
скачать.
